HunterATE 测试平台由机箱、P系列板卡、TeleATT 生产自动化测试软件三部分组成。
▎主要特点
整机最大支持6个测试卡槽位,最多支持96个GE端口
全面的端口类型,覆盖100G、40G、25G、10G、5G、2.5G、GE端口
支持多窗口、并行、自动化流量测试
支持MES系统对接,以及基于API的二次开发
无需人工干预,在测试效率大幅提升的同时明显降低误测、漏测率,提升测试可靠性
信而泰智能装备面向数据通讯类、光产品类、音视频类等电子产品制造商提供全方位的智能制造测试解决方案。从生产测试软件平台、硬件仪表、测试模组及其集成解决方案,支撑制造商从芯片测试、单板测试、整机测试、可靠性筛选全流程提升生产测试竞争力,让制造能力成为客户产品商业成功的核心竞争力。
面向PON、交换机等网络转发设备的生产测试场景
BigTao机箱
HunterATE智能制造测试系统
BigTao210
BigTao机箱为插卡式测试仪主机,需要配合测试模块使用,根据槽位数的不同,分为两个型号:BigTao210(2槽位)与BigTao6100(6槽位)。其中六槽位的BigTao6100机框满配可实现96个千兆测试端口,是业界生产测试场景下整机端口密度最高的测试产品,极大地满足了生产线的集中化测试需求。同时内置的Linux系统对风扇等运行状态进行自动控制,有效分配能耗,保证了测试产品的长期连续(N*24小时)、稳定、低成本运行。

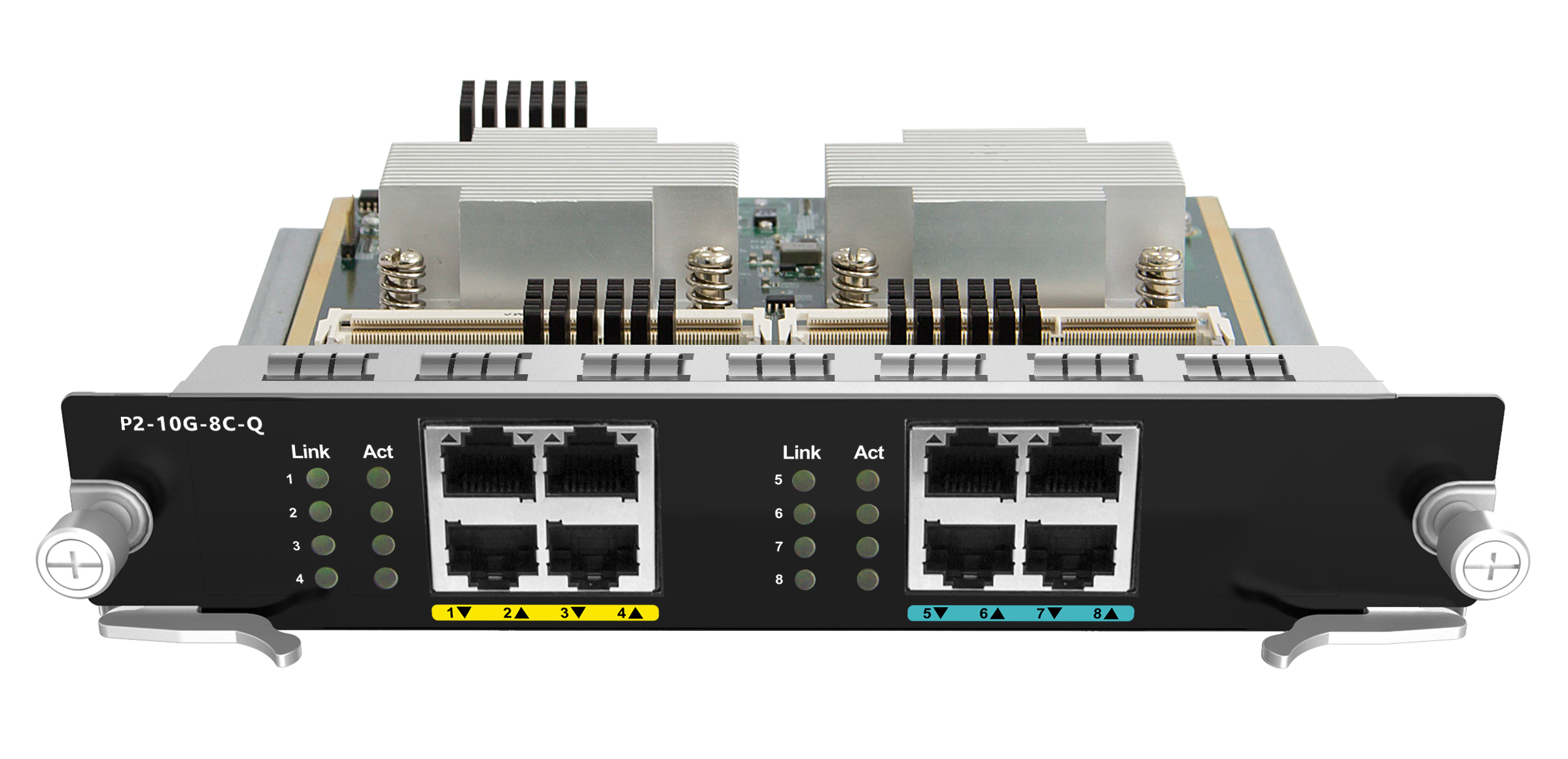

有线流量测试模块
有线流量测试模块为测试仪的业务模块,包含若干测试接口,通过与被测设备的业务端口连接进行测试。根据测试接口的速率标准,分为P6000、P8000、P2-10G和P2-100G四个系列。
每个系列根据不同的端口数量和介质,分别有多种型号可选,具体可参考文末《板卡规格表》。
“异步测试”功能,可显著提升一个工位上同时测试多台产品时的测试产能
WIFI 测试模块
无线耦合测试模块
▎产品组成
HunterATE 测试平台由机箱、P系列板卡、TeleATT 生产自动化测试软件三部分组成。
HunterATE 测试平台由机箱、P系列板卡、TeleATT 生产自动化测试软件三部分组成。

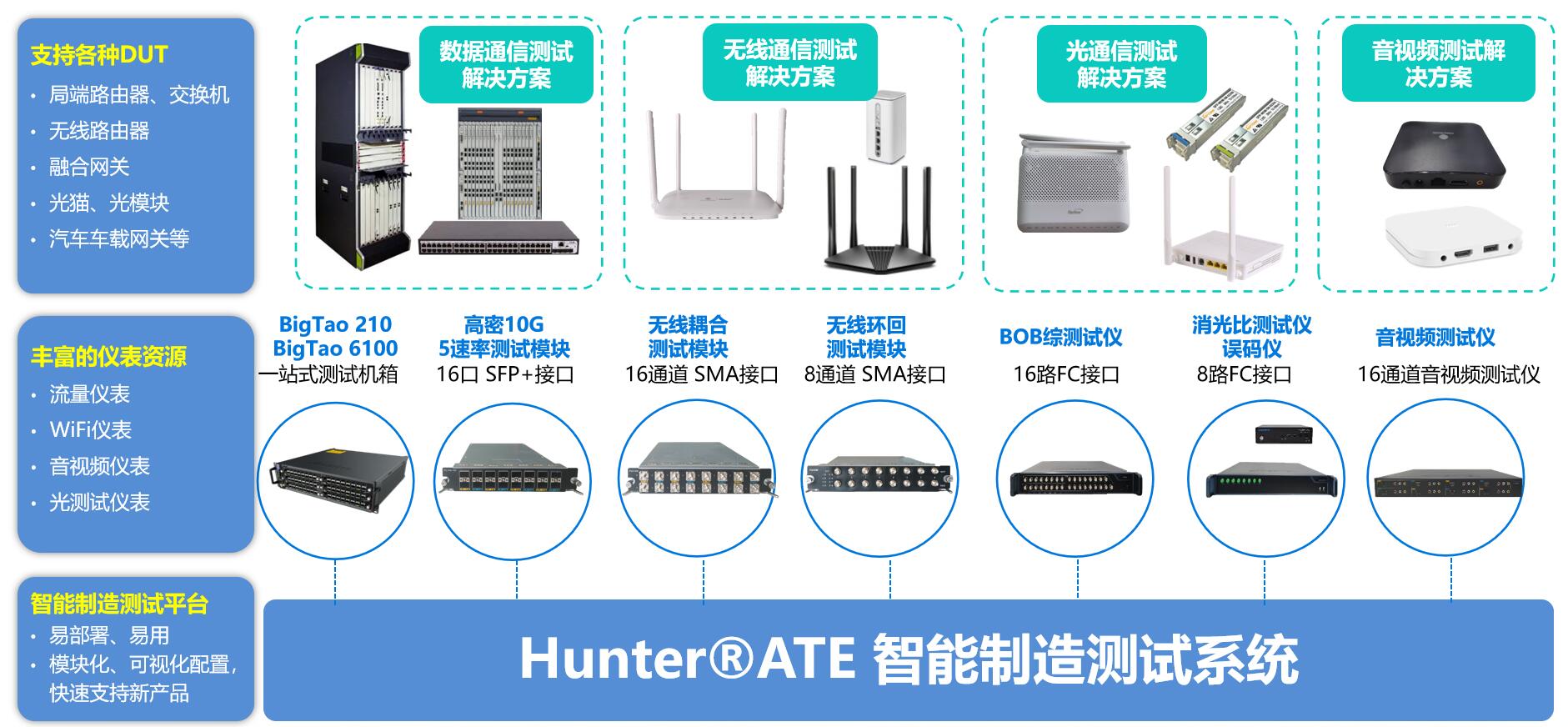

· HunterATE智能制造测试系统:支持可视化配置、提供丰富的仪器库,可快速适配DUT型号和生产环境部署。
· 数据通信测试解决方案:支持从10M到400G全速率以太网接口测试能力。
· 无线通信测试解决方案:支持WiFi流量或耦合测试,全覆盖Tx、Rx质量。
· 光通信测试解决方案:支持GPON/EPON/XGPON/XGSPON、FTTR、光模块等调试和校验、写号等功能测试一体化。
· 音视频测试解决方案:支持HDMI/CVBS音视频接口测试,以及红外/蓝牙检测、写号等功能测试一体化。
TeleATT 生产自动化测试软件
软件特色功能如下:
TeleATT 是信而泰推出了适用于生产测试场景的自动化测试软件,该软件配合适当的信
而泰机箱和接口卡,可对 DUT(被测设备)执行批量、并行、自动化的流量测试。
适用于小型网络设备在生产组装阶段的测试,例如盒式交换机、ONU、家用路由器等。

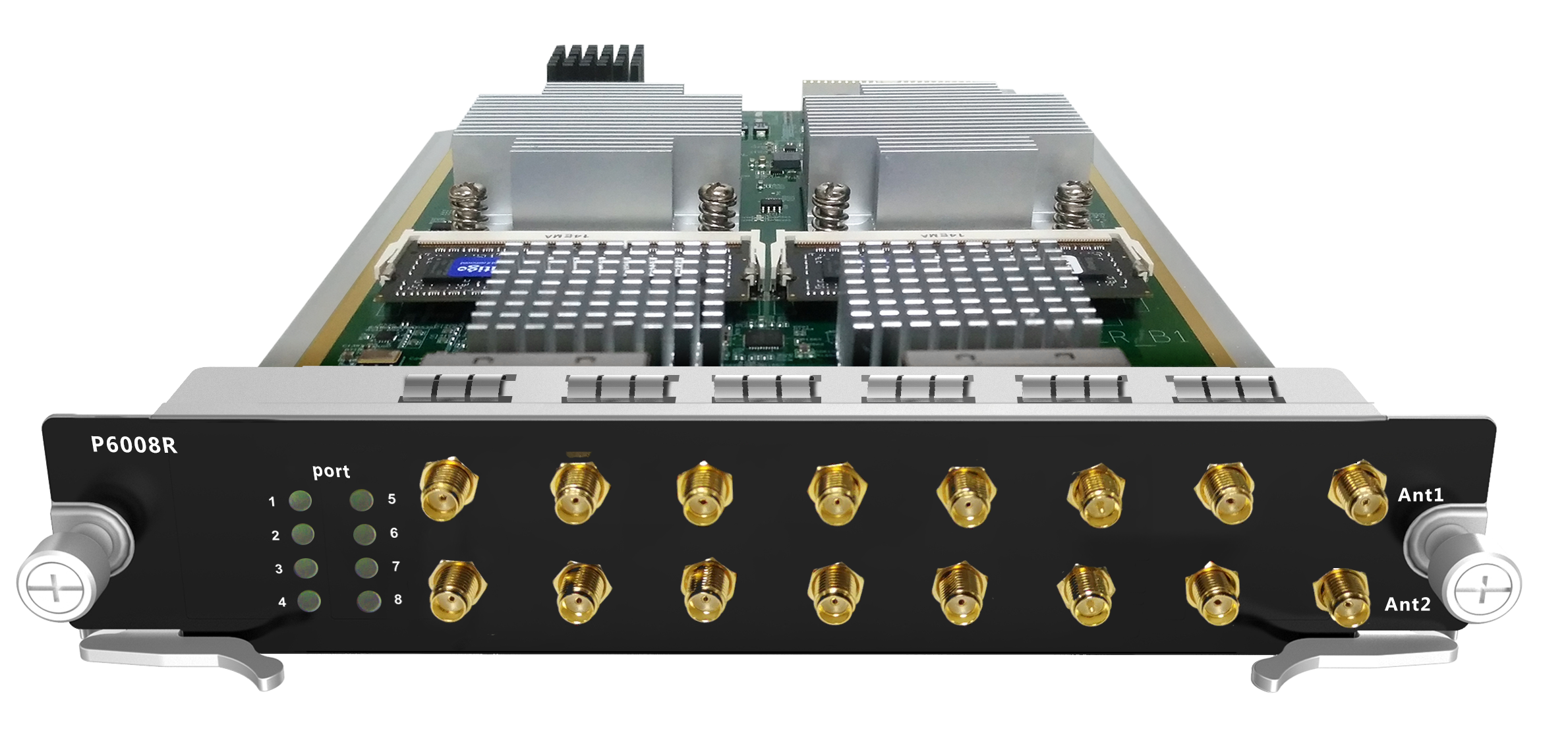

P6008R WIFI测试模块适用于BigTao210和BigTao6100机框,主要用于无线路由器、PON产品的无线环回吞吐量生产测试。支持最新的WIFI6协议,能够测试无线路由产品的TX发射功率,RX丢包率,无线吞吐量等指标。与有线流量”汇聚测试“等结合,可以做到自动一体化测试,节省测试工位,无需屏蔽箱,极大提高了生产测试效率。

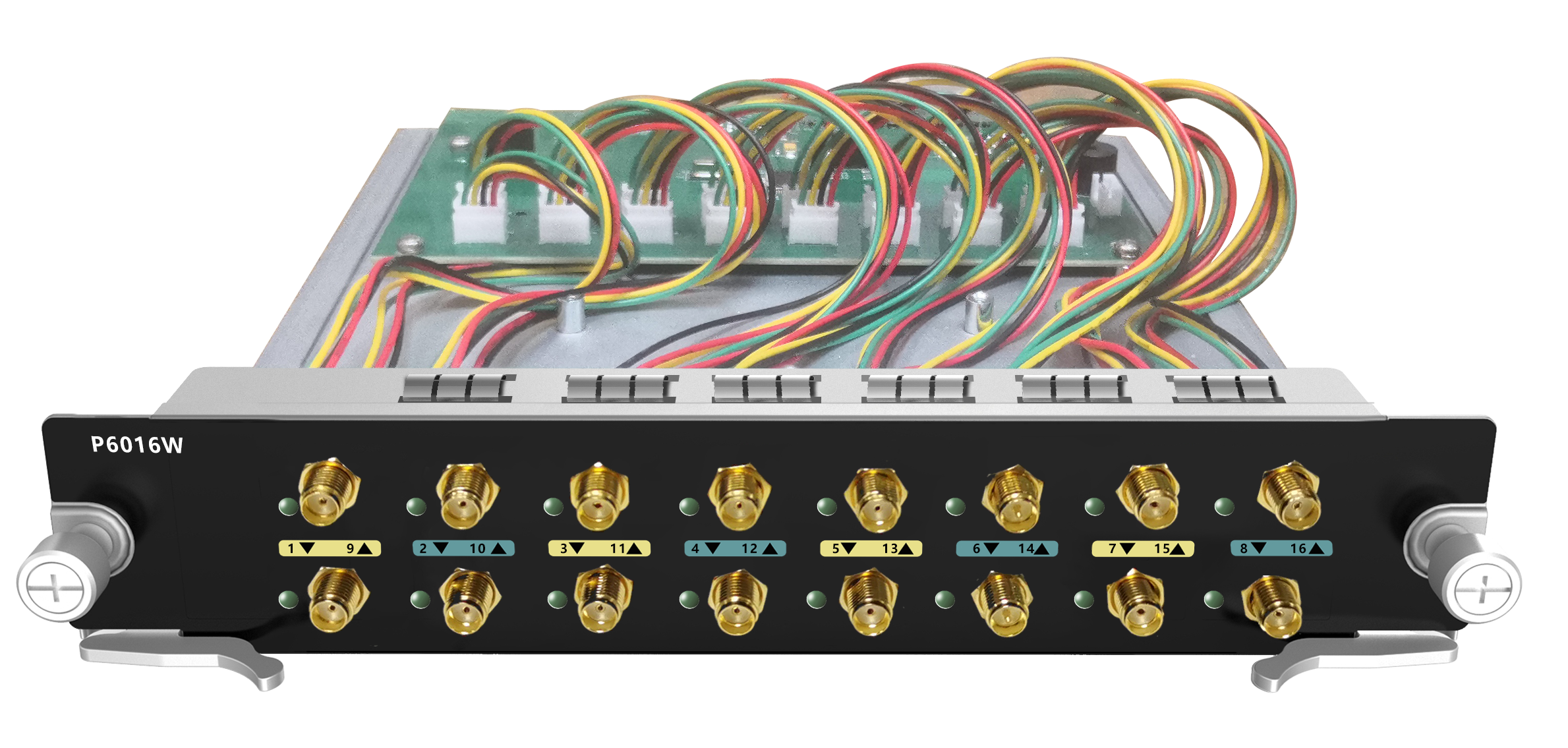

P6016W无线耦合测试模块适用于BigTao210和BigTao6100机框,主要用于无线路由器、PON产品的无线耦合测试。支持频段300M-8G,能够满足下一代无线产品测试需求,覆盖了产品的TX发射功率指标。与有线流量”汇聚测试“等结合,可以做到自动一体化测试,节省测试工位,极大提高了生产测试效率。
